在工業自動化和智能化方面的應用遷展中，PLC（程序控制器）作為核心控制裝置，并與各種設備和運行環境結合，現已成為工業設備系統中不可或缺的構件。然而，隨著智能化和遠程控制要求的上升，傳統PLC控制方案中存在的不方便和制約性旨在曝露。在這種背景下，“PLC遠程控制網關”實現了工業設備的遠程監控和智能化管理，提供了更為高效和靈活的解決方案。

以下就工業自動化系統中常用到的西門子PLC（型號為S7-1200）為例，編寫一個測試程序，確認3臺S7-1200 PLC之間能否實現遠距離的無線控制。方案中用到的PLC遠程控制網關為：達泰DTD418MB，有效無線傳輸距離1000米。

一、測試設備與參數

l 西門子PLC型號：S7-1200 × 2臺

l 達泰歐美系PLC無線通訊終端——DTD418MB × 2塊

l 主從關系：1主1從

l 通訊接口：RJ45接口

l 供電：12-24VDC

l 傳輸距離：100米，1KM

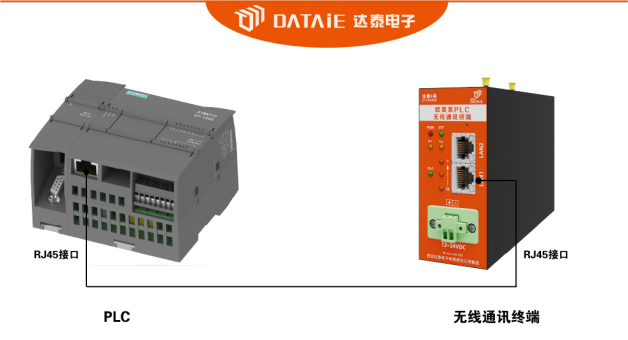

二、接線方式

用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-1200的RJ45接口。

三、PLC通訊程序PROFINET組態

1.打開博途軟件→創建新項目→添加兩個1200PLC（一個做IO控制設備，一個做IO設備）

2. 添加完成以后對每個PLC以太網進行參數設置

3. 主程序簡單I/O對應

4. 網絡組態配置

5. 將程序分別下載到2臺PLC里面

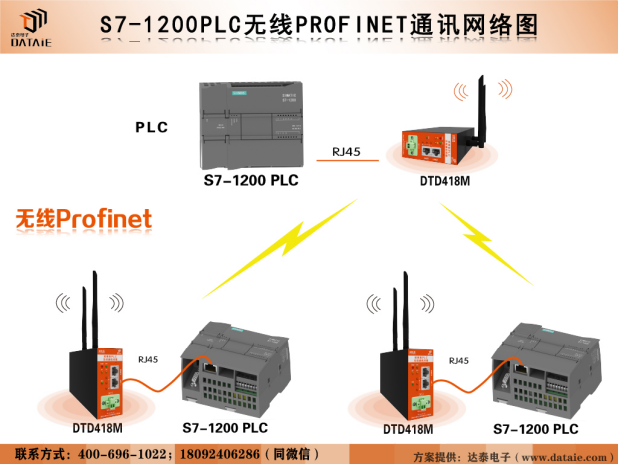

四、無線通訊示意圖

如果你的PLC本身已經建立有線通訊，那么你只需要進行RJ45口或者Rs485接線就可直接實現多臺PLC、組態軟件、觸摸屏、工業機器人等自動化設備的無線自組網通訊。

五、PLC遠程控制網關主要特征

◆ 可以直接代替有線以太網線，實現無線組網

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等

◆ 全數字無線加密傳輸方式，不插卡無運行費用

◆ 無需更改程序，即插即用，自適應接口協議

◆ 支持西門子、三菱、臺達、匯川、AB、GE、施耐德等主流PLC品牌

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行
